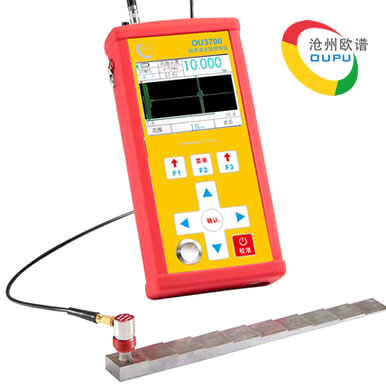

OU3700超声涂层测厚仪

一、概述

OU3700超声涂层测厚仪是一款带A/B扫描的新型手持式高精度数字超声波测厚仪，采用脉冲反射超声波测厚原理，适用于能使超声波以一恒定速度在其里面传播，并能从其背面得到反射的材料厚度的测量。测量分辨率达0.001mm，测量范围薄至20um,可同时测量涂层和基材的厚度。
本产品可对板材和加工零件做准确测量，另一重要方面是可以对生产设备中管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。可应用于石油、化工、冶金、造船、航空航天、能源等各个领域。适合测量金属（如钢、铸铁、铝、铜等）、塑料、陶瓷、玻璃、树脂、玻璃纤维及其他超声波的良导体的涂层厚度及本体厚度。 本产品符合JJF 1126-2004《超声波测厚仪校准规范》标准。

二、主要特点

●具有A-扫描模式，B-扫描模式，数值显示模式；
●测量范围宽，采用独有的“多重回波”技术，最小测量涂层厚度20um；
●高精度测厚，最高测量分辨率可达0.001mm；重复分辨率可达±0.002mm；
●具有穿透涂层和回波到回波测量功能，用于测量表面带有漆层和涂层的材料；
●根据材料声速不同可以检测部分复合材料上的涂层和和漆层，可以同时测量10个以上的多层材料各层厚度，同一回波下切换显示各层厚度值；
●多种测量：MB-E，I-E，E-E，ME-E模式满足对常规厚工件测量;THIN模式对薄件测量；
●数值模式包括常规厚度值模式、差值/缩减率模式和最值模式；
●增益模式：自动增益/手动增益；
●可设置手动关机与自动关机，带节能功能；
●支持多种探头，包括双晶探头和单晶探头，最高支持20Mhz高频探头；
●支持大容量存储，可同时存储10万个厚度值，500组A扫描波形和500组B扫描波形；
●超大3.5寸彩色TFT-LCD显示屏，320×240高清(QVGA)分辨率；
●具有多种校准方式，支持一点校准、多点校准和手动校准模式，可以同时校准声速和探头零位；支持V声程校准；
●公英制转换；毫米和英寸可切换单位；
●支持中文和英文显示；

三、技术参数

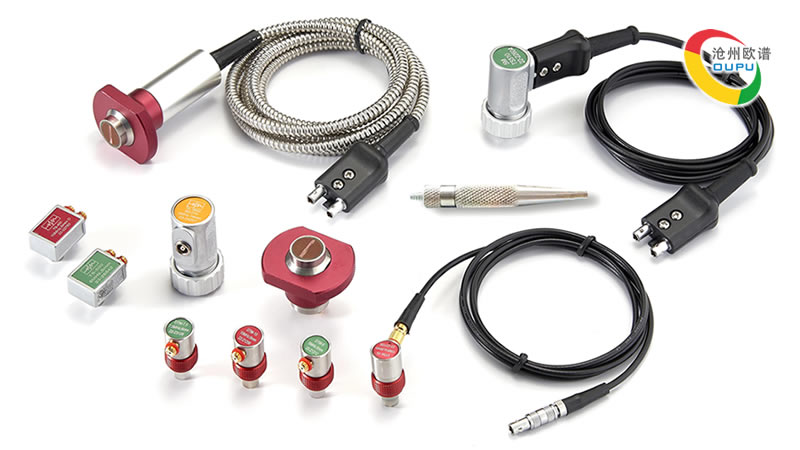

四、单晶探头选择

五、双晶探头选择
